近日，海检检测有限公司海洋电缆实验室受委托完成了220kV绝缘拉杆局部放电试验。绝缘拉杆是一种保障带电作业人员人身安全最为基本的安全器具，它的绝缘性能优劣对于操作人员人身安全至关重要。绝缘拉杆由环氧玻璃纤维管和金属连接件构成，具有耐高电压、耐腐蚀、机械稳定性强，通常用于柱上开关、断路器、熔断器等产品高电压触头带电开合，防止操作人员触电，保护人身安全。
图1 绝缘拉杆局部放电试验现场照片
局部放电中所谓的“局部”是指绝缘介质就其整个厚度上并非“贯穿”，只是在某一个局部产生微弱放电现象。局部放电通常是由绝缘介质中存在杂质、气泡、水气、尖端毛刺等引起，由于其起始能量较低，在进行雷电冲击、耐压等常规绝缘检测时，其绝缘能够耐受很高的电压值而不发生绝缘击穿。在长期运行电压下，局部放电持续存在，加速绝缘介质老化，最终导致绝缘击穿，造成供电事故。局部放电试验是判定电气设备能否长期安全运行的一项重要试验，近年越来越受到电力部门、运行管理单位的重视。

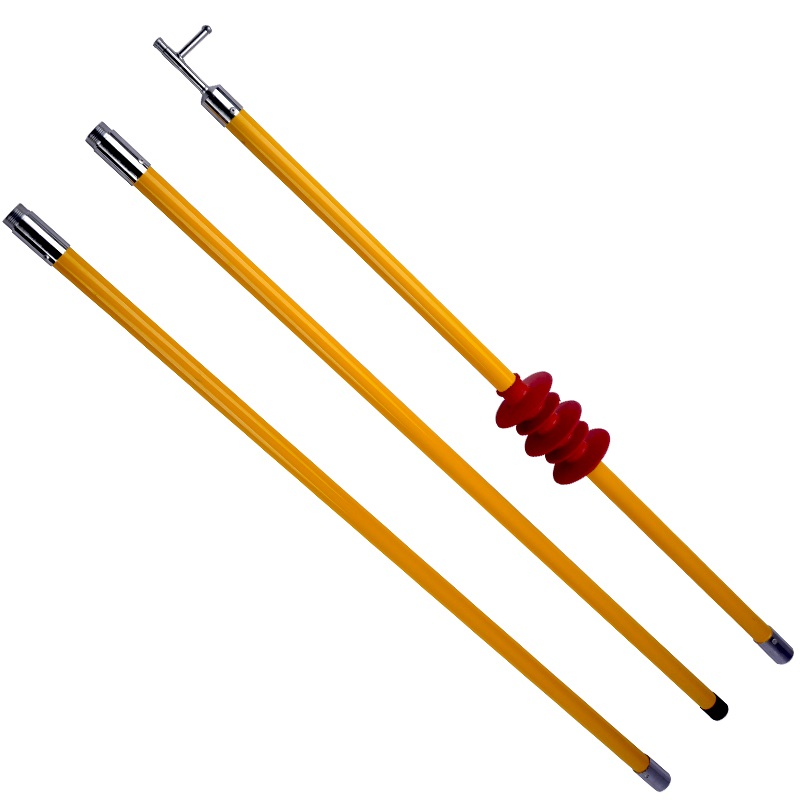

图2 绝缘拉杆试品照片
本试验按GB/T 7354-2018 《高电压试验技术 局部放电测量》标准要求，试验灵敏度应为2pC或更优，试验电压逐渐升高到460kV，保持1min，缓慢降至175kV，样品局部放电量应小于2pC。由于绝缘拉杆尺寸小，试验电压高，对于试验灵敏度达到2pC的试验条件技术难度较大，为试验顺利开展，与委托方沟通设计了无局部放电试验工装，并采用SF6气体绝缘，减小试品表面及空间电场引起的局部放电干扰信号，使测试结果更加精准，满足标准要求。最终，试验灵敏度1.32pC，绝缘拉杆在175kV时局部放电量1.23pC，顺利通过局部放电试验，得到委托方的高度认可。

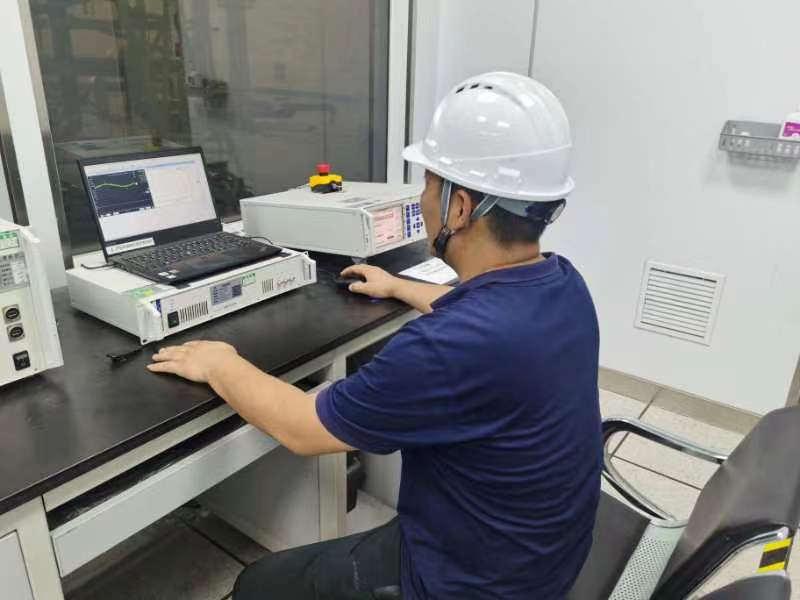

图3 试验人员进行局部放电试验
目前海洋电缆实验室拥有约3600平方米的室内检测室和3000平方米的户外试验场，配备有工频串联谐振、直流电压、雷电冲击电压等多套高压成套试验系统，是一个陆海兼顾的综合性电线电缆检测实验室，可开展最高电压等级500kV电力电缆的型式试验、性能验证、预鉴定试验等检测服务，同时可针对客户要求进行定制化试验检测，检测范围包括了电力电缆、架空电缆、装备电缆、阻燃和耐火电缆、海底电缆、轨道交通电缆、船用电缆、特种电缆、数字通信电缆等多个产品品种。
