试验背景介绍

阻燃电缆，是指在规定试验条件下，电缆试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内能自行熄灭的电缆。阻燃电线电缆产品广泛应用在各类建设工程中，其特点是敷设量大，敷设密度高，对防止火灾的发生和火焰蔓延，减少火灾损失，保证各类人员的安全撤离具有重要意义。单根电线电缆火焰垂直蔓延试验作为阻燃电线电缆产品质量抽查的重要检测项目，实验室有必要对影响其测试结果的主要因素进行分析溯源，以使实验室和客户能获得更加真实、有效、准确的电线电缆单根燃烧试验数据。

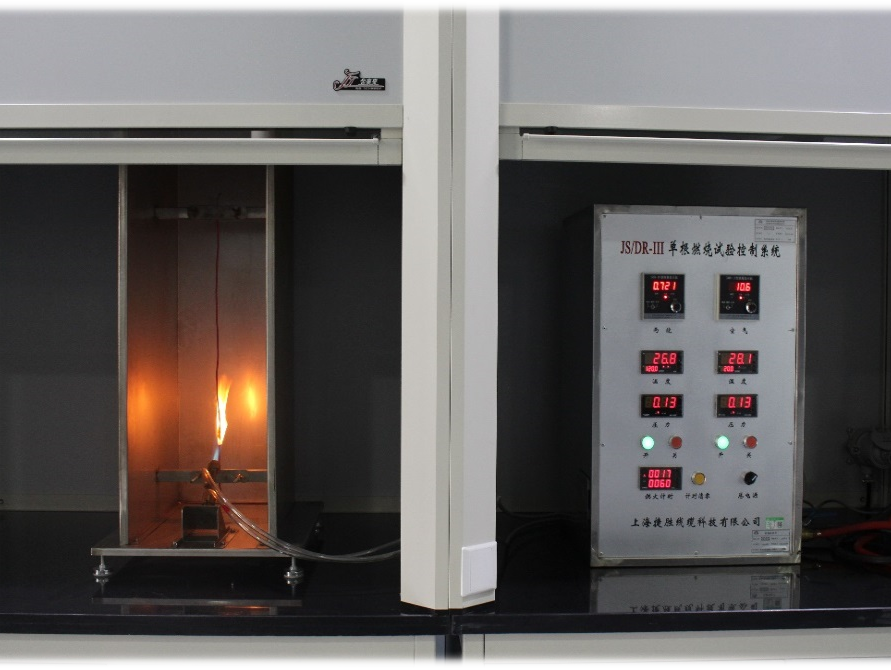

单根电缆垂直燃烧试验装置

目前，对于单根电线电缆阻燃性能的测试，现行试验方法有国家标准GB/T 18380.12-2022/IEC 60332-1-2:2015《电缆和光缆在火焰条件下的燃烧试验 第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法》和GB/T 18380.22-2008/IEC 60332-2-2:2004《电缆和光缆在火焰条件下的燃烧试验 第22部分：单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方法》。

试验要点

根据长期测试经验结合标准分析，可知影响电线电缆单根燃烧试验数据的影响因素主要包括试验设备的合规性、试样制备及预处理的合规性和试验过程的合规性三个方面。

试验设备的合规性确认主要包括试验火焰的确认和试样安装与燃烧器相关位置的确认。试样制备及预处理的合规性也是引起电线电缆单根燃烧试验测试偏差的重要因素，在试样制备及预处理时，须注意试样应仔细校直。试验过程的合规性是引起电线电缆单根燃烧试验测试偏差的主要因素，在进行试验时应严格按照标准规定执行。

试验步骤

1.准确测量试样外径，按IEC 60811-203规定方法测量三处，相互间距至少100mm，用于正确选择供火时间；

2.精准确定上支架下缘位置，并在试样上划出标志线，是准确测定单根燃烧试验数据的关键步骤；

3.操作气体流量控制装置，确保试验火焰严格符合标准要求，供火应连续，为准确控制规定时间的供火，在将喷灯移至指定位置的同时应立即按下倒计时启动按键，倒计时结束应将燃烧器移开并熄灭燃烧器火焰，以避免喷灯余火对测量结果的影响；

4.准确确定试样炭化部分起始点，所有燃烧停止后，取出试样并擦净(如果原始表面未损坏，则所有擦得掉的烟灰应忽略不计，非金属材料的软化或任何变形也应忽略不计)。用锋利的小刀按压试样表面，如果弹性表面在某点变为脆性（粉化）表面，则可确定该点即为炭化部分起始点。

海检中心海洋电缆实验室将持续加强技能培训，提高测试人员质量意识和技能水平，在试验过程中严格把控关键环节，来消除这些不利因素的影响，提高单根垂直燃烧试验测试结果的准确性和可靠性。

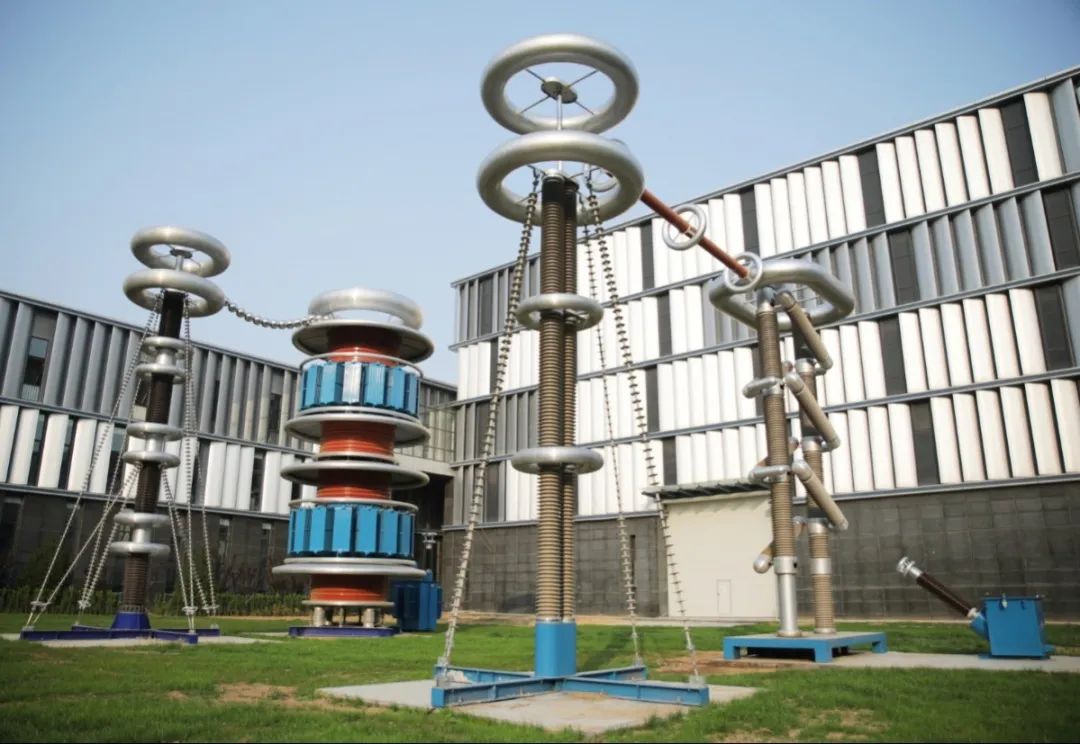

海洋电缆实验室是以海底电缆、超高压电力电缆、装备电缆、特种电缆为主要检测对象的产品实验室，是国内第一个以海洋电缆为特色的电缆检测机构。可开展由海及陆、从低压到高压各类电缆的性能测试、型式试验、预鉴定试验等检验检测服务，是目前北方地区建设水平最高、检测能力最强的第三方电缆实验室，也是国内少数具有超高压电缆预鉴定试验业绩的国家中心级检测机构。
